微机控制纸护板电子万能试验机，纸护板电子万能试验机，纸护板万能试验机

一．项目简介

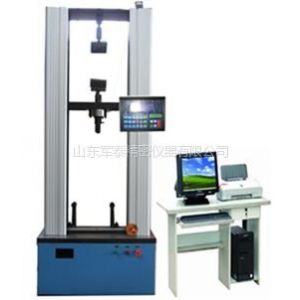

该试验机是由驱动加载系统、传动系统、测量控制系统、数据采集系统、计算机显示系统等组成，适用于对各种金属、非金属材料测量范围内的的力学性能试验（配备相应辅具及软件）。该试验机采用日本松下全数字交流伺服电机及驱动器，进口精密行星轮减速器及精密滚珠丝杠传动。试验测试功能：WinXP中文操作平台，具有变结构PID参数调节功能，实现力、位移、变形全闭环控制。使用以图形为界面的视窗式操作系统，可设定显示屏幕及操作面板；可设定试验速度及各种控制参数；可实时显示基本试验结果（断裂值、峰值等）；可实时显示试验过程各种相关参数；可实现系统诊断并显示诊断结果；可实现试验数据的存取；可控制试验机动作。

二．方案描述

【主机】采用落地式框架结构，双空间，方便试样的装夹。主机上并设有各种操作按钮，包括紧急停机、上升、下降、启动，以及电源指示灯等。计算机控制加载。

【驱动系统】采用日本松下全数字交流伺服电机及驱动器，实现闭环控制，提高整机的控制精度。

【传动系统】由进口精密行星轮减速器及精密滚珠丝杠组成传动系统，提高传动效率及传动精度，实现了免维护，降低了设备运行时的噪音。

【测控系统】由全数字交流伺服电机及其驱动器、传感器、光电编码器、数字式四通道数据采集卡组成。试验力的测量由高精度测力传感器组成，***测量的稳定性与数据的准确性；位移的测量采用进口光电编码器实现；数字式四通道数据采集卡实现试验力、位移、变形等数据的采集、处理及各种控制功能。

【软件系统】

●压缩软件主要功能：压缩软件可提供试验控制及结果计算功能，控制功能包括：预循环预加载、试验速度设定、断裂监测。结果计算包括：压缩值、屈服强度、压缩强度、压缩弹性模量等计算。

●弯曲软件主要功能：弯曲软件可提供试验控制及结果计算功能，控制功能包括：预循环加载、试验速度设定、断裂监测，结果计算包括：弯曲值、弯曲强度、弯曲弹性模量予设***等计算，并能支持三点弯曲试验。

●具有载荷、位移和变形三种控制方式，可实现恒应力、恒位移、等速率载荷循环循环等实验，并可在两种控制方式间实现无冲击转换，实现闭环控制。

●手动控制功能：对横梁上、下移动功能实现手动无级调速和急停。

●过载和限位保护功能：具有软件和机械两级限位保护，负荷超过额定值的10%时自动停机保护。

●数据采集和分析功能：能对试验收据实现实时采集，对试验特性曲线实现动态显示。

●可处理试验力、位移、时间、变形的原始数据及由此派生的曲线。

●可以任意多条试验曲线叠加对比、输出打印。

●可以进行数字化调零和标定。

●试验数据采用数据库管理方式，便于查询和维护。

【安全保护系统】过载保护、过电流、过电压保护、极限位置保护等。

三. 本试验机是针对包装用纸护角进行各种力学性能试验测试研制的，满足BB-T0023-2004《包装用纸护角力学性能试验方法》的要求，是该行业生产单位，产品质量监督检验单位以及科研部门***的检测设备，也适于高等院校为学生做演示试验。

四.主要技术指标

1. 试验力：5000N；

2. 试验力分档：×1、×2、×5、×10；

3. 试验力准确测量范围：100kN～5000N；

4. 试验力测量准确度：优于示值的±0.5%；

5. 横梁位移分辨率：高于0.005mm；

6. 位移示值测量误差：示值的±0.5％范围；

7. 试验空间：0～550mm；有效试验宽度：380mm；
